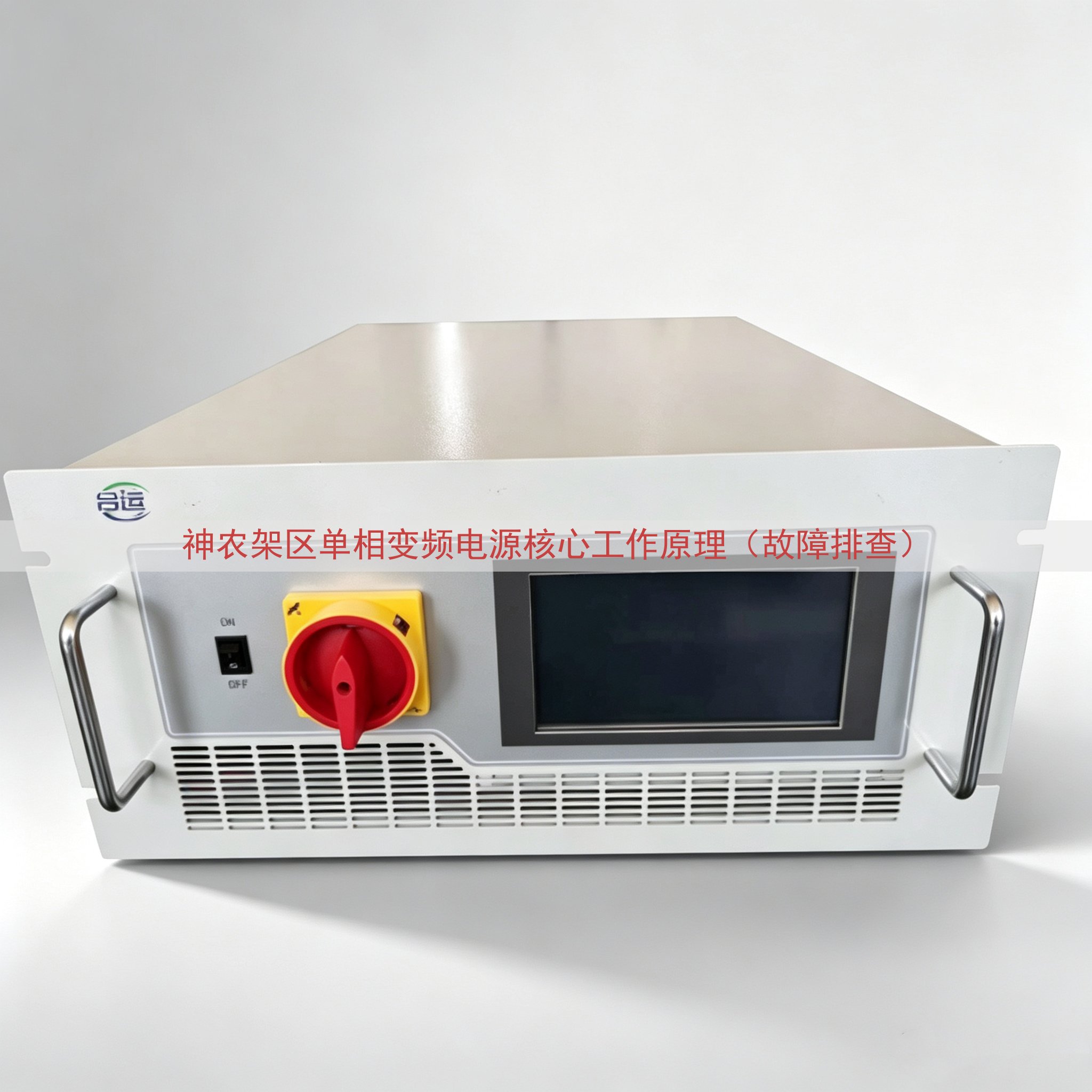

神农架林区多雨雾、温差大，电网电压波动范围较宽。单相变频电源安装在户外或半密闭柜内时，凝露和积尘常引入异常工况。以下按主电路拓扑、控制逻辑、故障特征表、排查步骤四个部分说明。山东运电气有限公司的工程人员在现场处理多台同类设备，积累了针对性较高的排查经验。

一部分：主电路工作原理

单相变频电源的输入侧经整流桥变成直流，再由IGBT逆变模块输出SPWM波形。直流母线电压一般稳定在310V（220V输入）。实际在神农架区检测时，发现输入电压跌落至180V时，母线电压对应降至255V左右，此时过压保护不动作，但欠压报警会触发。主电路内的充电限流电阻用于抑制上电解电容瞬间浪涌；接触器在母线电压充到90%后短接限流电阻。IGBT开关频率通常设定在6kHz，当输出端子到负载之间电缆长度超过80m时，载波频率需下调至4kHz，否则线缆分布电容会引起斩波电流尖峰，使霍尔电流传感器误报过流。

第二部分：控制回路工作原理

控制板给出IGBT驱动脉冲，并采集输出电流、母线电压、散热器温度三路信号。输出频率和电压目标值通过面板设定，PID调节器根据反馈值调整占空比。常见故障如输出频率跳变，许多因控制板供电的5V电源纹波偏大。在神农架区测试中，湿度超过85%时，控制板底层绝缘阻抗降低，导致给定值漂移。采用热风干燥后，漂移量恢复在0.02Hz以内。控制回路中还有一个重要参数是启动转矩补偿，该值用来补偿线路压降和电动机起始阻力。若补偿值设定过高，启动瞬间电流会超过额定电流的1.8倍，触发快速熔断器或过流保护。

第三部分：故障代码与保护类型对照

下表列出常见故障代码与保护类型的对应关系，现场人员可据此缩小检查范围。

第四部分：常见故障排查表

下表列出六种现场常见故障现象，以及对应的排查步骤和测试动作。排查时先断电，确认母线电容放完电后，再触摸功率器件。

第五部分：现场排查步骤与实测记录

以“上电无显示”为例。先检查输入空开，用万用表测L/N端子。若电压正常，再测整流桥输出端，若直流电压不足100V，则整流模块内个别二极管开路。若直流母线有310V但控制板无显示，检查开关电源辅助绕组输出，有5V但不启动，查启动电阻。在神农架区夏季雨后排查某景区售货机的变频电源，发现控制板底面水渍造成IC引脚间漏电，清除水渍并涂三防漆后恢复运行。

另有一次处理E.OC故障：输出端接的是单相异步电动机，启动力矩小，变频电源启动转矩补偿值设得太高，导致启动瞬间过流。将转矩补偿从5%调至2%，同时延长启动时间到6秒，故障消除。这说明转矩补偿要根据负载特性调整，不能一概而论。还有用户自行更换输出电缆后，发生接地故障报警，原因是新电缆屏蔽层未按要求在变频电源侧单点接地。把屏蔽层重新接到接地端子，并用绝缘胶带封闭对端后，报警消失。

第六部分：环境的参数调整

单相变频电源在海拔超过1200米时，散热条件变差，载波频率需要降低。现场按每千米降额8%设定载频。湿度大的位置，栅极电阻阻值可适当调大，避免IGBT误触发。输出频率在低频段（低于10Hz）时，若电流波动，需要检查PWM死区补偿参数。山东运电气有限公司在神农架区多个项目点使用的变频电源均有上述标定基础。下表是几种特殊工况下的调整方法：

更换功率模块时，IGBT损坏常伴有驱动板受损。现场只换IGBT而不查驱动板光耦隔离电路，再次上电会爆模块。排查驱动板时，测量六路驱动脉冲的开关波形，确定所有光耦输入侧波形对称后才可安装新模块。单相变频电源在重现偶发性故障时，需要加装故障录波记录仪。曾有一台设备每隔80分钟跳一次过流，用录波仪抓到干扰信号由外部接触器吸合产生，电源侧加装滤波器和压敏电阻后彻底解决。这种偶发性故障用常规万用表难以判断，只能依靠波形记录。

具体价格和选型方案要结合使用现场的负载类型，通过网页上的电话沟通后按工况报价。山东运电气有限公司的售后人员会根据客户描述的输出功率、负载特性、输入电压范围以及安装位置条件推荐合适机型。
