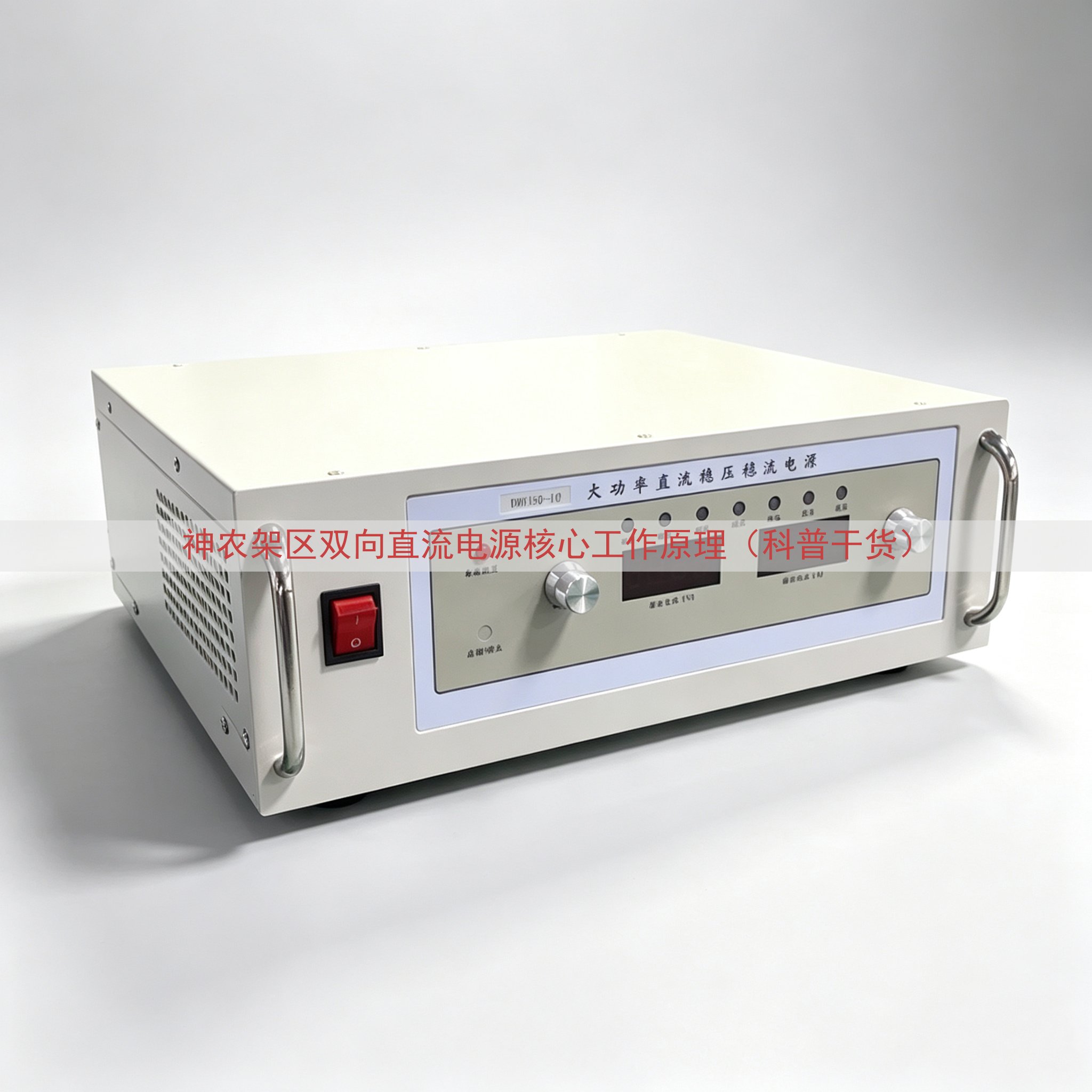

双向直流电源是具备能量双向流动能力的电源设备。它在电机测功、电池充放电、超级电容测试等领域使用广泛。下面讲清楚它的核心工作原理。

一、双向直流电源的组成

双向直流电源包括主电路、控制电路、驱动电路、检测电路和保护电路。主电路由三相交流滤波器、AC/DC变换器、DC/DC变换器、直流滤波电容组成。AC/DC变换器采用PWM整流器，DC/DC变换器采用双向Buck-Boost电路。这种两级结构能适应不一样的电压等级的负载。

二、能量流动路径

正向工作时，交流电经过EMI滤波器进入PWM整流器。PWM整流器通过控制IGBT的占空比，将交流电整流为稳定的直流电，同时保持输入电流为正弦波。直流电再经过双向Buck-Boost电路，根据负载要求调整输出电压和电流。反向工作时，直流侧的能量先经过双向Buck-Boost电路升压或降压，再进入PWM整流器。PWM整流器以逆变方式工作，把直流电变换成与电网同频同相的交流电，能量回馈电网。

三、工作模式切换原理

设备采用数字信号处理器（DSP）作为核心控制器。控制器实时采集直流母线电压、负载电流以及电网电压信号。当负载吸收能量时，直流母线电压出现下降趋势，控制器判断为正向模式，输出正向PWM脉冲。当负载回馈能量时，直流母线电压升高，超过设定的滞环上限，控制器在2毫秒内切换为反向模式。滞环控制防止模式频繁切换。

四、控制策略细节

电流内环采用PI控制器，采样周期为50微秒。电压外环的响应速度比电流内环慢，保证系统稳定。对于大功率设备，还会加入LCL滤波器阻尼控制，避免谐振。PWM载波频率通常为10kHz至20kHz，在功率器件允许的开关损耗范围内。

五、保护功能与可靠性

过流保护采用硬件比较器和软件双重判断。当电流超过额定值的120%时，硬件电路在10微秒内封锁IGBT脉冲。过压保护依靠直流母线电压采样，当电压超过额定值的110%时，设备进入放电模式或断开输入。过温保护在IGBT模块的散热器上安装NTC热敏电阻，^[1]温度超过85℃时降额运行。

六、技术参数对比表

七、神农架林区环境注意事项

神农架林区海拔较高，空气稀薄，散热条件比平原差。双向直流电源的额定功率需要按照海拔修正系数换算。海拔每升高1000米，绝缘能力下降约10%，散热效率下降约5%。因此在高海拔使用时，降容10%至20%。山东运电气有限公司在设备出厂前会做高海拔模拟测试，保证在神农架地区的可靠运行。

八、安装与调试要点

安装时，保证设备四周有足够的散热空间，顶部和底部通风口不能被遮挡。直流母线的正负极电缆需要采用双绞线或屏蔽电缆，屏蔽层单端接地。调试前先检查电网电压相序和接地电阻。上电后先运行自检程序，确认采样通道正常，再手动给定一个小的直流电压指令，观察输出是否跟随。

九、实际应用案例

在神农架某景区电动观光车充电站，山东运电气有限公司提供了一台50kW双向直流电源，用于电池组的充放电测试。该设备每天完成满充满放4个循环，放电时产生的电能回馈到电网，降低了充电站的总能耗。根据现场电表数据，能量回馈比例达到25%，电费开支明显减少。

如需获取实际报价，请查看网页上的电话进行沟通。
