交流恒流源的设备定义

交流恒流源是一种能够输出交流电流并保持电流数值不变的电源设备。当负载阻抗发生变化时，设备内部会调整输出电压，确保流过负载的电流维持设定值。神农架区的电气试验人员在开展现场检测工作时，经常会用到这种设备。

设备的类别

交流恒流源按输出相数划分，有单相设备和三相设备。按输出频率划分，有工频设备、中频设备和变频设备。按控制方式划分，有模拟控制设备和数字控制设备。数字控制设备通常以单片机或者数字信号处理器作为核心，调节速度快，显示精度高。

核心构成部分

机箱内部安装有隔离变压器、整流模块、滤波电容、逆变单元、输出电抗器。控制电路板上集成电流采样变压器、比较器、驱动电路。操作面板提供电流设定旋钮、启动按钮、停止按钮、故障指示灯。部分设备带有触摸屏，可以显示电压、电流、频率和运行时间。

关键参数表

工作原理简述

使用者通过面板设置目标电流值。采样电路从输出端获取电流信号，经过放大后送入比较器。比较器将实际值与目标值进行比较，产生误差信号。控制电路根据误差信号改变逆变器的输出脉冲宽度。输出电抗器将脉冲波平滑成连续的正弦交流电流。

神农架山区使用环境要求

神农架地区海拔从几百米到三千米不等，空气湿度常年偏高。交流恒流源内部电气间隙和爬电距离需要按照高海拔条件进行修正。在无暖气的室内存放时，设备表面可能结露。通电前需要使用干燥工具处理端子部位。散热风扇需要使用耐低温轴承，以应对冬季寒冷天气。

采购前需要向厂家提供的信息

需要说明现场电源电压，是220伏还是380伏。需要说明被测负载的类型，比如纯电阻、电感线圈或者电机。需要给出最大输出电流值以及持续通电时间。需要确定是否要求自动调节频率。若有远程监控要求，还需选用带通信接口的型号。

交流恒流源的检测应用

在互感器校验工作中，交流恒流源向一次绕组通入电流，测量二次侧输出。在热继电器测试中，通过调节电流大小来验证动作时间。在电缆温升试验中，长时间施加恒定电流记录温度变化。这些测试都要求电流输出稳定、波形失真小。

山东运电气有限公司的相关产品

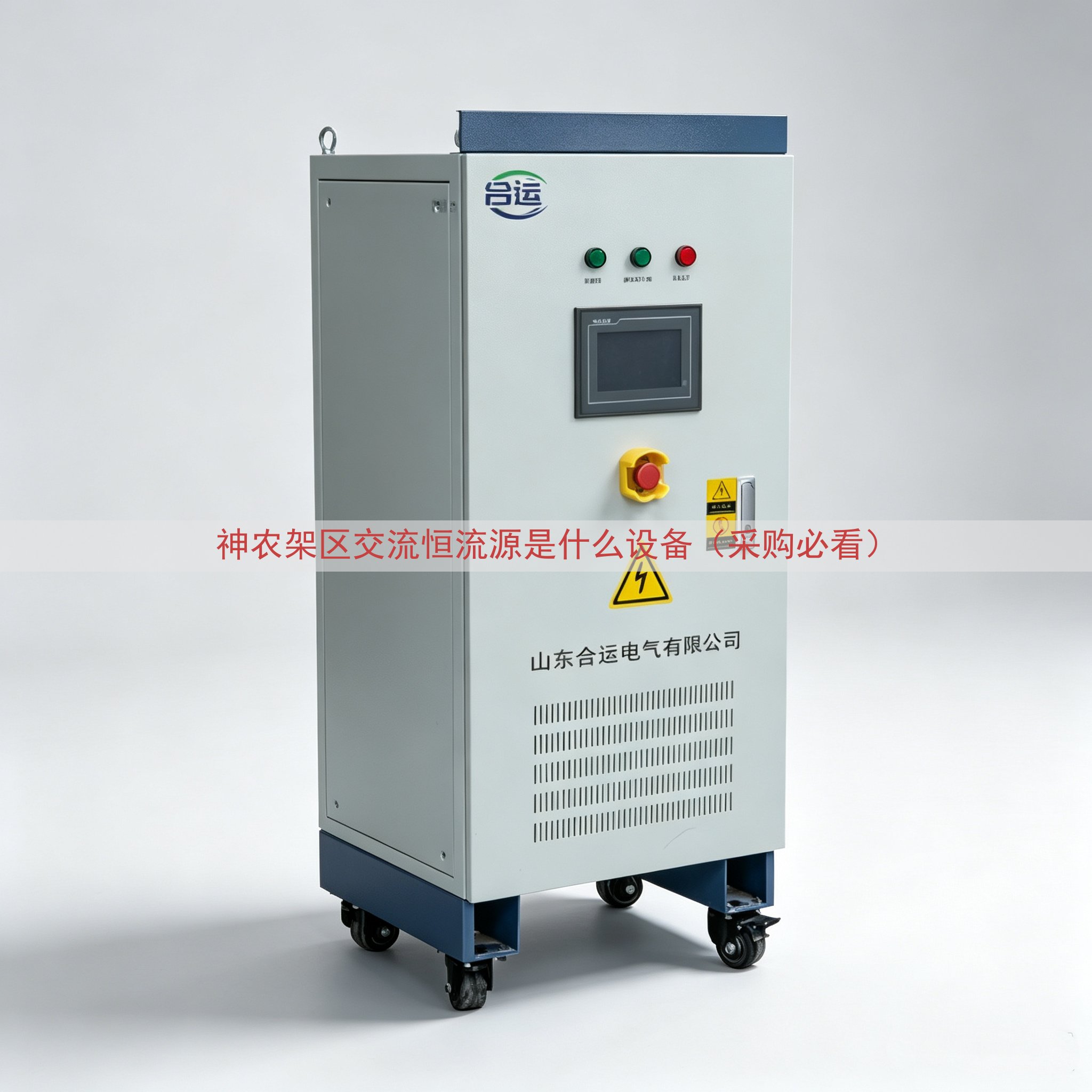

山东运电气有限公司生产交流恒流源设备，规格覆盖小电流到大电流范围。产品出厂前需要经过空载运行和带载老化测试。公司能够根据神农架区用户的使用条件，配置合适的机体防护等级。需要了解具体型号时，可以查看公司网页并拨打联系电话，获取详细参数和实际报价。

设备价格沟通方式

由于交流恒流源的配置差异大，网上不会标注实际成交价格。采购方在网页上看到的价格仅为参考范围。需要与山东运电气有限公司销售人员进行电话沟通，说明电流等级、频率范围、数量以及交货地点。对方会根据配置计算真实价格并提供书面报价单。

运输与到货检查

大型恒流源设备采用木箱包装，运输到神农架区需要经过公路转运。到货后打开包装检查机身有无变形，紧固件有无脱落。随机文件包括说明书、合格证、保修卡。若发现漏发零件，需要在签收后一周内联系厂家解决。

使用中的保护功能

设备内部设有过载保护、过温保护和短路保护。过载时输出电流被限制，同时面板报警。过温时散热风扇全速运转，温度回落前不能再次启动。输出端子短路时，快速熔断器会断开主回路。

定期维护项目

需要清理进风口灰尘，检查风扇转动情况。使用万用表测量输出端子间的绝缘电阻。查看控制板或显示屏上是否出现异常代码。每年进行一次输出电流校准。

设备验收需要检查的项目

接通电源后，先空载运行十分钟。再接入电阻负载，分别设定百分之二十五、百分之五十、百分之七十五、百分之一百的电流，记录实际输出电流与面板显示值。所有测量值都要在铭牌标注的误差范围之内。验收完成后，需要保存测试记录。
