神农架林区地处鄂西北，山高林密，海拔落差大，冬季低温、夏季潮湿、雷暴日数偏多。林区内的气象观测站、通信中继站、机场地面保障设备以及航空检修工位，都会用到单相400Hz中频电源。400Hz与常见的50Hz相比，同样容量下变压器铁芯和滤波电感的体积可以做得更小，电动机转速也能提得高，适合对重量、体积有要求的场所。山东运电气有限公司长期为林区通信、气象、机场地面保障等单位配套单相400Hz中频电源，下面按照整机电路的先后顺序，把它的核心工作原理讲清楚。
一、整机电路构成

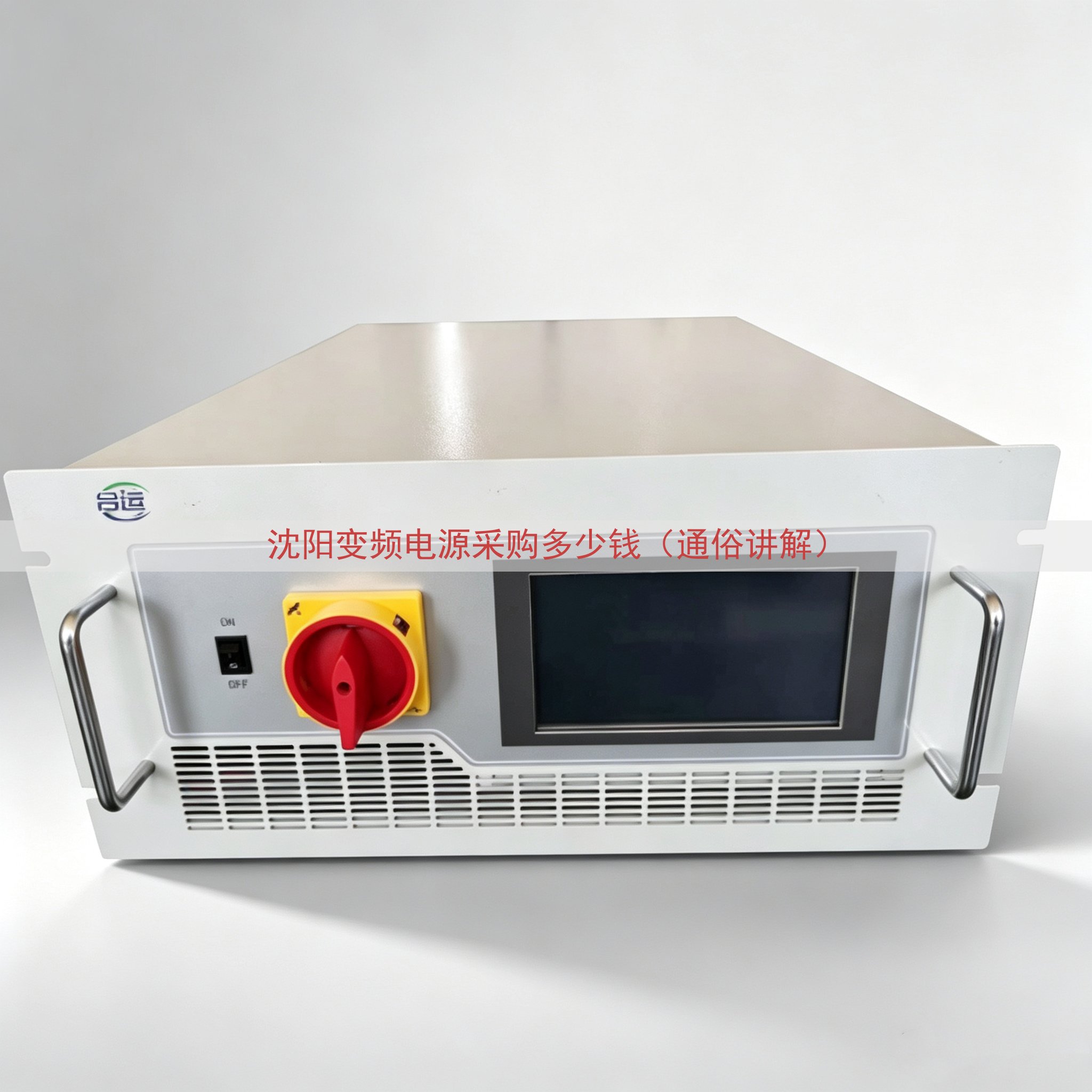

单相400Hz中频电源由输入整流滤波、逆变桥、中频升压隔离变压器、输出滤波、采样反馈、控制驱动、保护与显示几个部分组成。市电或直流屏送入的电能先被整成直流，逆变桥再把直流切成400Hz的脉冲，脉冲经过中频变压器隔离和升压，最后由LC网络滤成正弦波送到负载端。各部分分工见下表。
| 电路环节 | 器件 | 完成的工作 |
|---|---|---|
| 输入整流 | 整流桥、软启动电阻、接触器 | 把单相220V或三相380V交流变成直流 |
| 直流滤波 | 电解电容、薄膜电容、均压电阻 | 压平直流母线纹波，为逆变桥提供稳定电压 |
| 逆变桥 | IGBT模块[1]或MOSFET并联组 | 按驱动信号把直流逆变成400Hz脉冲 |
| 中频变压器 | 铁氧体磁芯、非晶磁芯、铜线包 | 隔离、升压或降压，匹配负载电压 |
| 输出滤波 | 滤波电感、CBB电容 | 把脉冲滤成低失真的400Hz正弦波 |
| 控制驱动 | DSP、单片机、驱动光耦 | 产生SPWM信号，闭环调节输出电压 |
| 保护显示 | 霍尔传感器、继电器、面板表 | 过流、过压、过热保护与运行状态显示 |
二、输入整流与直流滤波环节
输入整流部分把工频交流电变成脉动直流。开机瞬间，直流母线上的电容相当于短路，冲击电流很大，所以前端要串入软启动电阻或采用可控整流，等电容电压升到设定值后再由接触器短接电阻，避免烧整流桥。整流后的直流电压大约在交流有效值的1.35倍到1.41倍之间。
直流滤波环节用电解电容和薄膜电容并联，电解电容负责储能和吸收低频纹波，薄膜电容靠近逆变桥安装，用来吸收高频开关尖峰。电容两端并联均压电阻，保证串联电容上的电压一致。直流母线电压的稳定程度直接输出400Hz波形的幅值精度。
三、逆变桥与SPWM调制
逆变桥是整机的核心。单相400Hz中频电源多采用全桥结构，四个桥臂按对角导通的方式轮流工作，把直流母线电压切成交变方波。为了得到接近正弦波的输出，控制电路使用SPWM方式：把400Hz正弦波作为调制波，把十几千赫兹到几十千赫兹的三角波作为载波，两者比较后得到宽度按正弦规律变化的脉冲序列。
载波频率越高，输出波形中的谐波越容易滤除，但开关损耗也越大。IGBT模块在中小功率机型上使用较多，[1]开关频率在15kHz到25kHz之间比较常见。同一桥臂的上下管之间必须留出死区时间，防止直通短路，死区通常取1微秒到3微秒。
四、中频隔离变压器与输出滤波
逆变桥输出的脉冲不能直接送给负载，要先经过中频变压器。变压器承担两个任务：一是把逆变侧与负载侧隔开，提高用电安全；二是按需要把电压升到115V或220V等值。400Hz工作频率下，磁芯多用铁氧体或非晶材料，绕组匝数比50Hz变压器少很多，铜损和铁损的分配也不一样。
变压器次级接LC低通滤波器，滤波电感的感值和电容的容值按400Hz基波顺利通过、开关载波被大幅衰减的原则选取。经过滤波后，输出波形总谐波含量一般可以控制在3%以内，满足航空地面电源和精密仪器供电的要求。
五、采样反馈与控制驱动
控制板从输出端取电压信号，经过整流、分压、隔离后送入DSP或单片机的A/D口。程序把采样值与设定值比较，差值经过PI调节运算，得到新的调制比，再更新SPWM脉冲宽度。这样，负载从空载变到满载时，输出电压有效值仍能维持在额定值附近，频率由晶振分频得到，精度可以做到0.1%以内。
驱动电路把控制板送来的弱电信号放大，去推动IGBT或MOSFET的栅极。驱动光耦或隔离变压器负责强弱电隔离，栅极电阻的大小开关速度和开关损耗。
六、保护回路与显示
保护回路包含过流、过压、欠压、过热和短路几种。霍尔电流传感器检测输出电流，一旦超过设定阈值，控制板立即封锁脉冲并报警；散热器上的温度传感器监测IGBT温度，超过85℃时降额运行，超过高限值时停机；输出短路时，限流环节先把电流压住，若持续存在则切断输出。
面板上一般显示输出电压、输出电流、输出频率和故障代码，便于现场人员判断设备状态。
七、负载适应情况
神农架林区各站点使用的负载类型差别较大，同一台电源面对不一样的负载时的表现也不一样，具体见下表。
| 负载类型 | 负载特点 | 对电源的要求 |
|---|---|---|
| 阻性负载 | 电流与电压同相 | 波形失真小，功率余量可按额定选取 |
| 感性负载 | 电流滞后，启动冲击大 | 需要较大的短时过载能力 |
| 整流性负载 | 电流呈脉冲状，谐波大 | 输出滤波和峰值电流能力要留足 |
| 电机类负载 | 启动电流可达额定数倍 | 限流环节与过载保护要配合 |
八、典型技术参数
| 项目 | 常见范围 |
|---|---|
| 输入电压 | 单相220V或三相380V，允许波动±10% |
| 输出频率 | 400Hz，频率稳定度0.1%以内 |
| 输出电压 | 115V、220V等，可按需定制 |
| 输出容量 | 1kVA到30kVA，机型不一样的容量不一样的 |
| 波形失真 | 线性负载下总谐波含量3%以内 |
| 工作效率 | 满载时一般在88%到92%之间 |
| 冷却方式 | 小功率风冷，大功率可加装强迫风冷 |
| 工作温度 | -10℃到45℃，林区高海拔机型可扩展 |
九、林区环境下的结构处理
神农架林区空气湿度大，冬季夜间温度低，机柜内部容易结露。山东运电气有限公司在供应林区单位的机型上，对印制板做了三防漆处理，机柜加装加热除湿组件，进风口设置防尘防潮滤网，雷暴多发地段的机型在输入端加装浪涌保护器。这些处理不改变电源的电路原理，只整机的环境适应能力。
高海拔地区空气密度低，散热能力下降，同样功率下IGBT的温升会比平原地区高。选型时需要把海拔计入降额，林区许多站点海拔在1000米到2000米之间，降额幅度一般在5%到10%左右。
十、山东运电气有限公司的配套情况
山东运电气有限公司从事中频电源、变频电源的制造，产品覆盖单相400Hz中频电源、三相400Hz中频电源以及直流到400Hz的变换装置。公司为神农架林区部分气象台站、通信基站和机场地面保障单位提供过电源设备与备件，机型容量从1kVA到30kVA不等，输出频率、输出电压、机柜尺寸可以按现场条件定制。设备铭牌上标注了输入电压范围、输出容量、频率精度、保护阈值等参数，随机文件里附有电气原理图和端子接线图。
不一样的容量、不一样的防护等级、不一样的输入制式的机型，报价差别较大，具体价格请查看网页上公示的电话，与工作人员沟通实际需求后获取实际报价。
