神农架区地处鄂西北山区，海拔落差从几百米一直到三千米以上，输配电线路沿山脊、河谷架设，供电半径长，台区末端电压随负荷变化幅度大。林区内的通信基站、生态监测站、小型水电站辅机、景区索道控制柜、木材加工设备，对三相电压幅值和频率的稳定程度要求较高。三相稳频稳压电源装在负载与电网之间，把波动的市电或发电机输出整理成幅值稳定、频率固定的三相交流电。

神农架区供电环境对三相电源的实际

神农架区山高谷深，10kV线路多沿山体走向架设，雷雨季节线路瞬时跌落和跳闸的次数高于平原地区。林区负荷分散，一台变压器往往同时带照明、电动机、通信设备和加工机械，三相负载天然不对称。电压偏低时电动机启动困难、电流上升；电压偏高时开关电源和控制系统容易过压保护。三相稳频稳压电源的作用就是把输入侧的电压波动和频率漂移隔断在负载之外。

整机结构：交流—直流—交流双变换

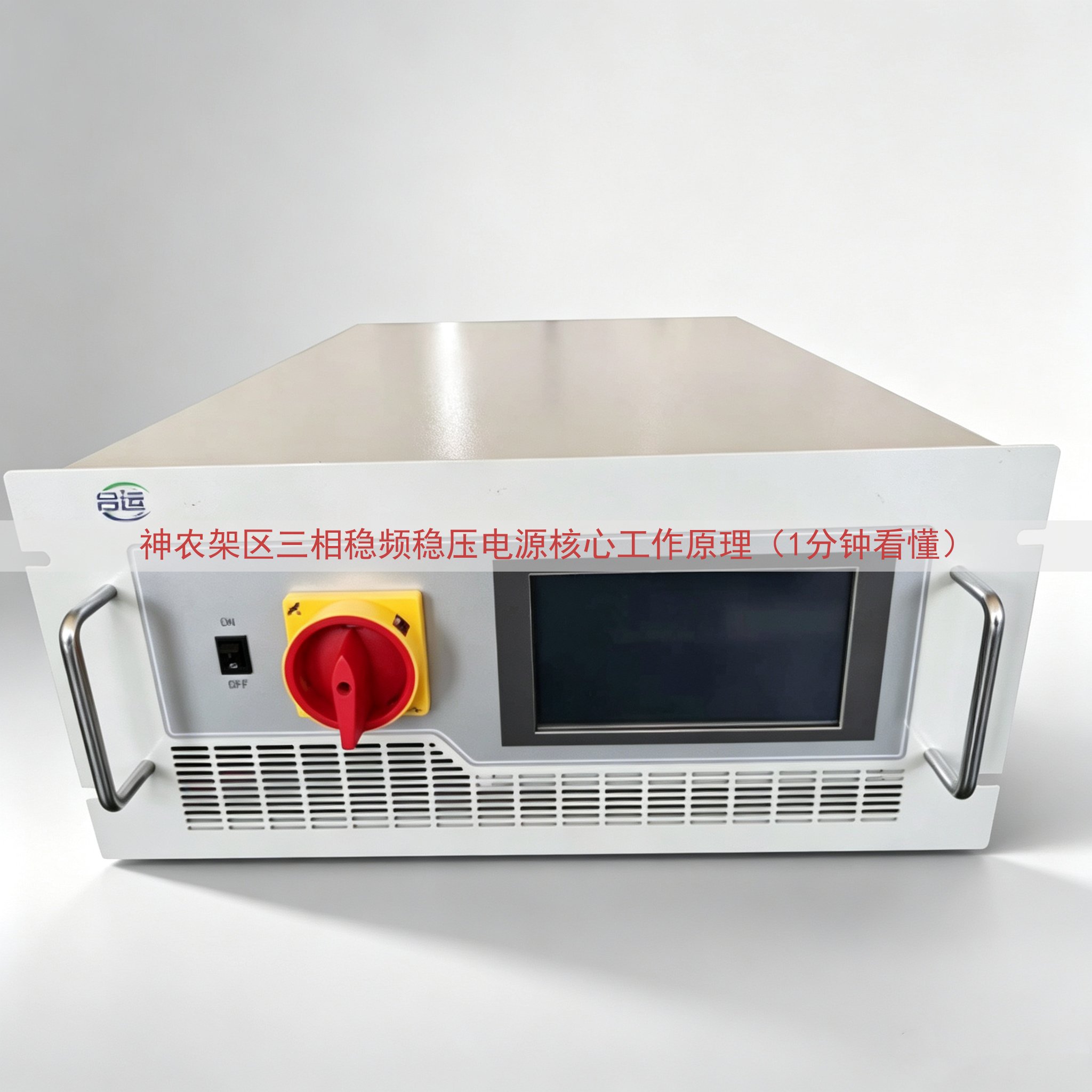

三相稳频稳压电源采用交流—直流—交流的双变换结构。三相输入先经过输入断路器、EMI滤波器和软启动电路，再进入整流环节。整流把三相交流变成直流，直流母线上的电容组把能量暂存起来，形成一条相对平稳的直流通道。逆变环节再把直流变成三相交流，输出频率由内部时钟决定，与输入频率没有直接关系。这条主线决定了设备同时具备稳压和稳频两种能力，也是三相稳频稳压电源与普通交流稳压器的区别所在。

稳压环节如何完成电压修正

输出端装有电压采样电路，实时读取三相各自的相电压和线电压。采样值与内部基准值比较后产生偏差信号，控制芯片按照比例积分算法调整逆变桥的调制比。输入电压升高时，调制比下降；输入电压降低时，调制比上升。整个调整过程在毫秒级完成，负载端看到的电压保持在设定值附近。三相分别采样、分别计算，某一相负载重、另一相负载轻的时候，输出电压不会跟着倾斜。

稳频环节的基准来源

频率基准来自控制器内部的石英晶体振荡器，经过分频得到50Hz的方波信号。这个信号作为正弦脉宽调制的载波参考，逆变桥的开通与关断时间由它决定。输入频率在47Hz到53Hz之间变化，输出频率仍固定在50Hz，偏差控制在±0.1Hz以内。小型水电站带负荷时转速下降、柴油发电机频率随负载摆动，这类情况下的负载设备仍能按额定频率运行。

三相逆变与输出滤波

逆变部分由六只IGBT组成三相桥，按照SPWM方式工作，输出的是等幅不等宽的脉冲序列。脉冲序列经过LC滤波器后，高频成分被滤除，留下接近正弦波的电压波形。部分机型在输出侧加装隔离变压器，把输入与输出在电气上分开，同时提供电压比调整的余量。输出接触器在设备正常后闭合，故障时断开，负载改由旁路供电。

核心部件与承担的工作

三相不平衡与谐波的处理

林区台区的三相负载分配不均，中性线电流偏大。三相稳频稳压电源对每一相单独取样、单独调节，输出端的三相电压不平衡度可以控制在较小范围。整流环节采用三相全桥结构，输入电流中的低次谐波含量比单相整流低。对于整流性负载产生的谐波，输出滤波器和高频调制方式共同作用，使输出电压总谐波失真保持在较低水平。

工作参数

山东运电气有限公司在神农架区的设备配套

山东运电气有限公司生产的三相稳频稳压电源，针对山区电网特点在输入电压范围、防潮处理和散热结构上做了调整。机柜内部做三防处理，风道按林区潮湿多雾的环境设计，进出风口带防尘网。控制板选用工业级元件，工作温度范围覆盖林区冬季低温与夏季机柜内高温。不一样的容量、不一样的输入输出配置的价格不一样，具体报价可以查看网页上的联系电话，与厂家直接沟通确定。

出厂前的带载测试

设备在出厂前会进行满负载运行和突加突卸负载测试，记录输入电压从下限到上限变化过程中的输出电压、频率和波形数据。测试数据随设备一同交付，用户手中保存一份，运行期间可以对照这些数据判断设备当前状态。山东运电气有限公司的技术人员会按现场变压器容量、负载类型和线路长度给出对应的机型配置单。
